天天都在用电子元器件，里面长什么样？
今天小编带大家看看电子元器件不为人熟知的内部结构~
小知识：
制作元器件的横截面，一般需要经过以下步骤：
1）将元器件使用环氧树脂抽真空浸泡进行固定。
2）使用研磨或者切割去掉元器件表层部分。
3）对剩余部分进行抛光，显示清晰的截面图像。
4）在放大镜或者显微镜下进行拍照观察。
多图预警！！
下面是元器件经过切割研磨后的横截面照片。
1

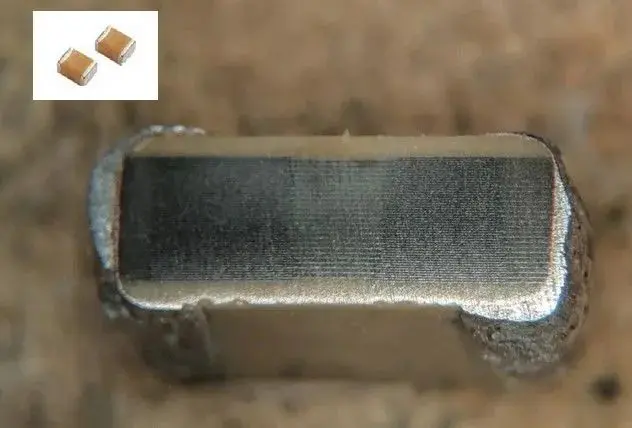

表贴电容

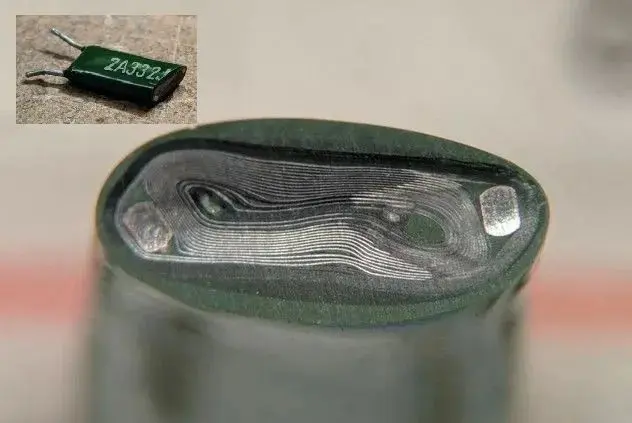

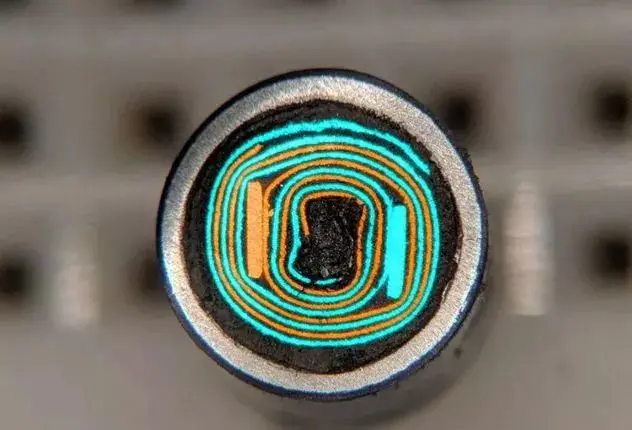

2
薄膜电容

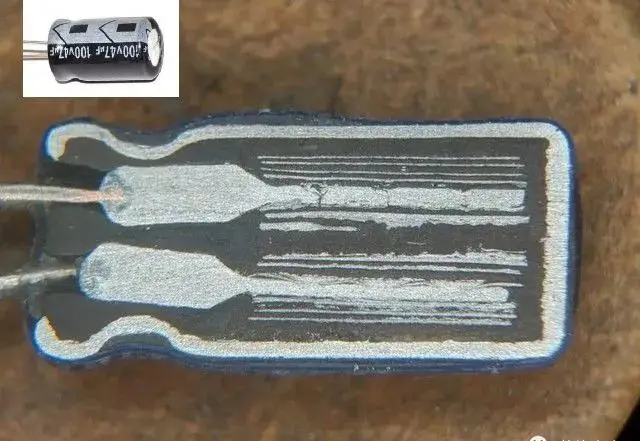

3
电解电容
4

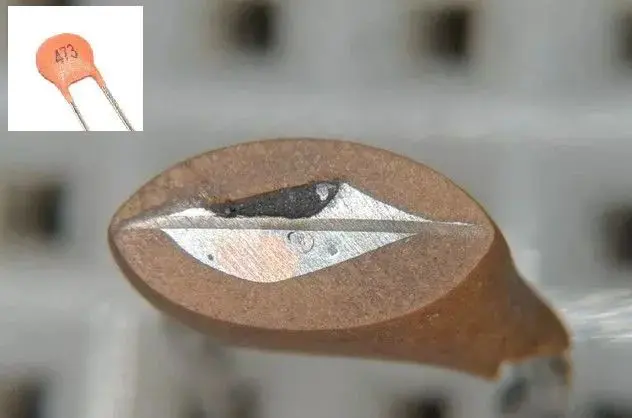

瓷片电容
5

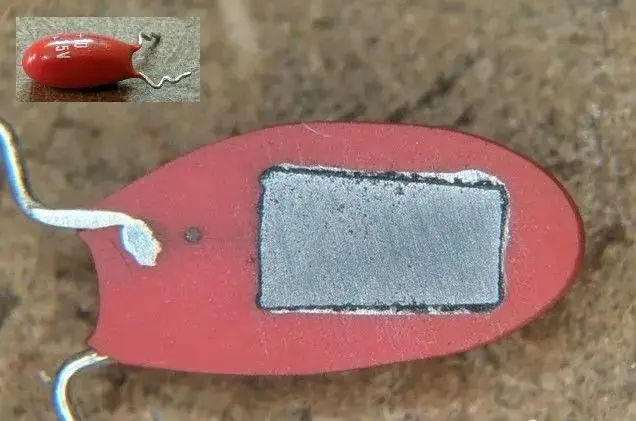

钽电容

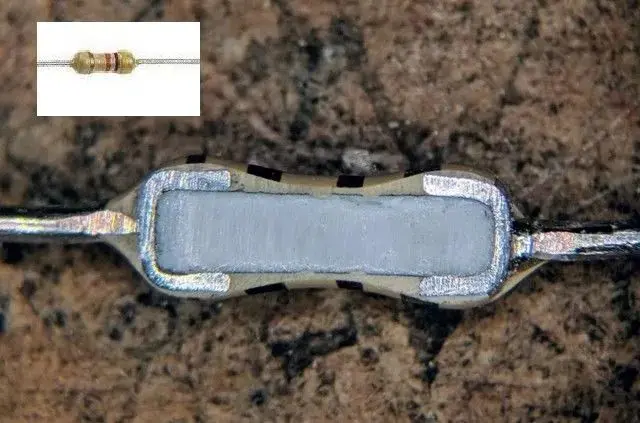

6

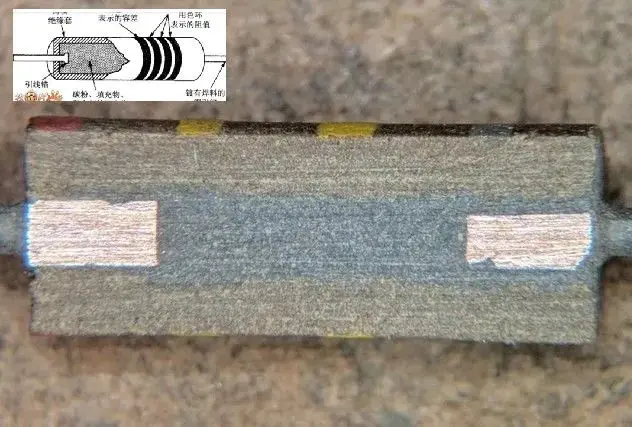

金属膜电阻
7
淡粉电阻
8

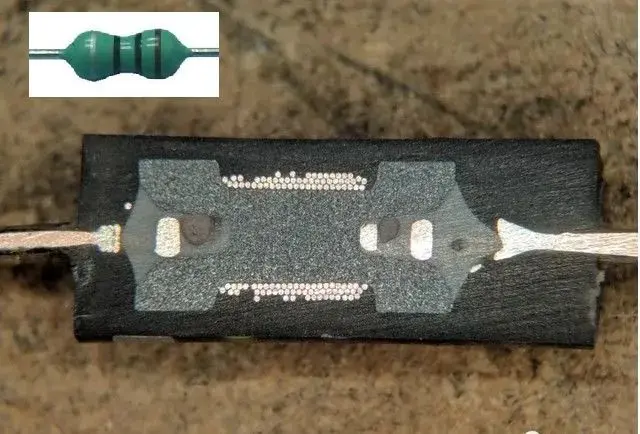

色环电感

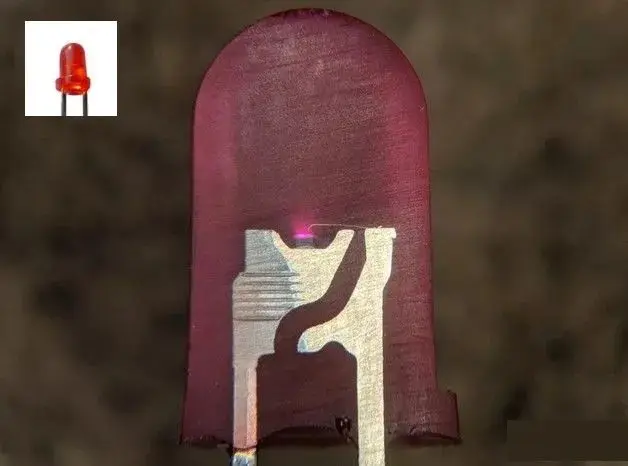

9
LED

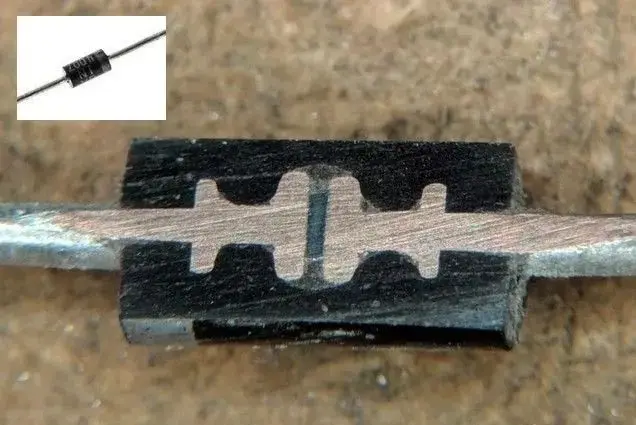

10
二极管

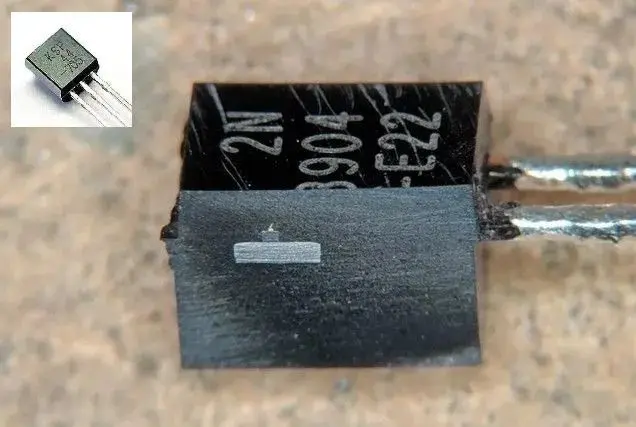

11
三极管

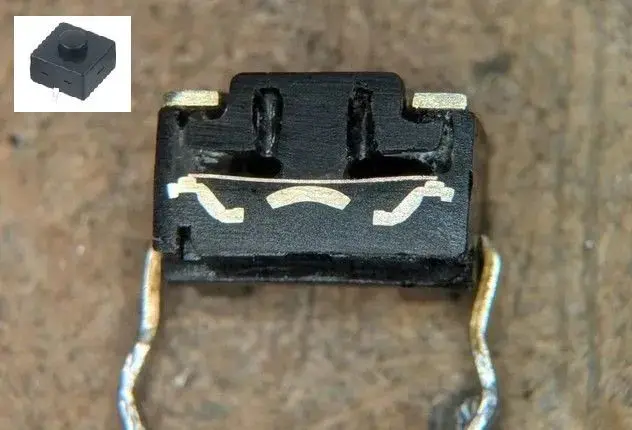

12
按钮

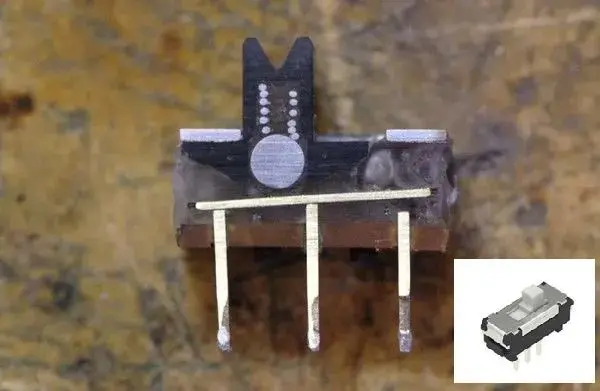

13
滑动单刀双掷开关

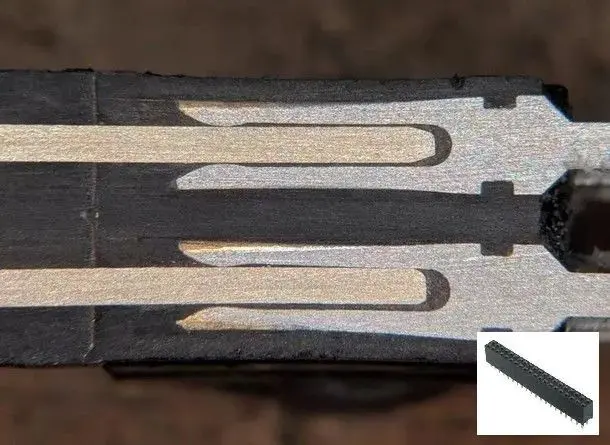

14
双排插针
15

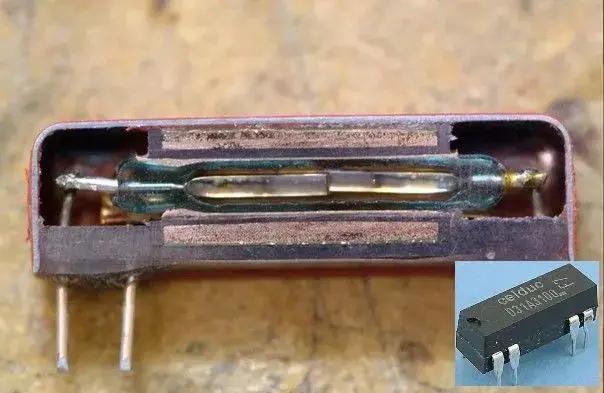

干簧管继电器

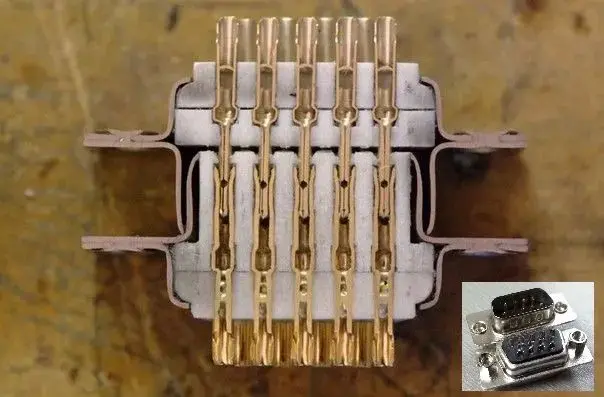

16
DB9接头
17

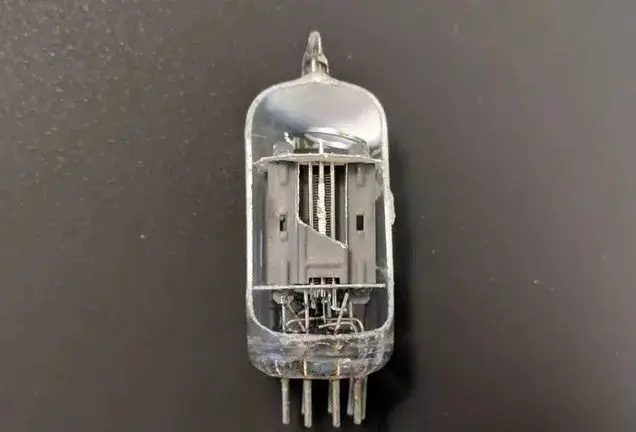

电子管

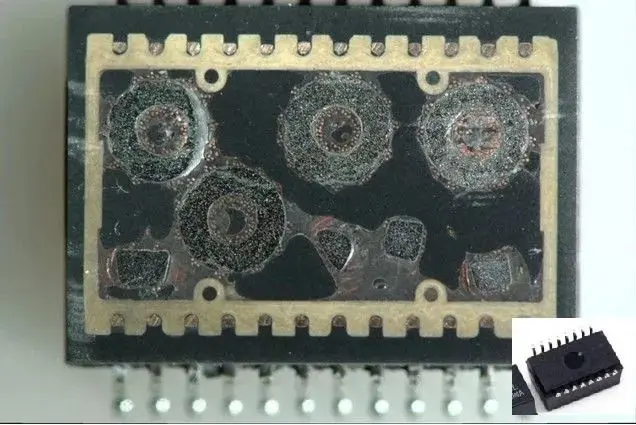

18
网络变压器

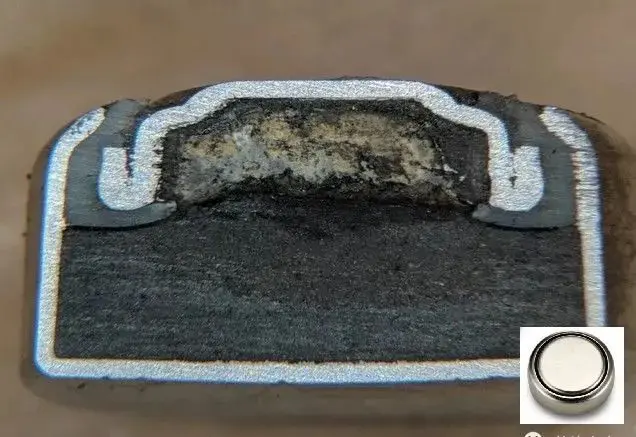

19
钮扣电池
20

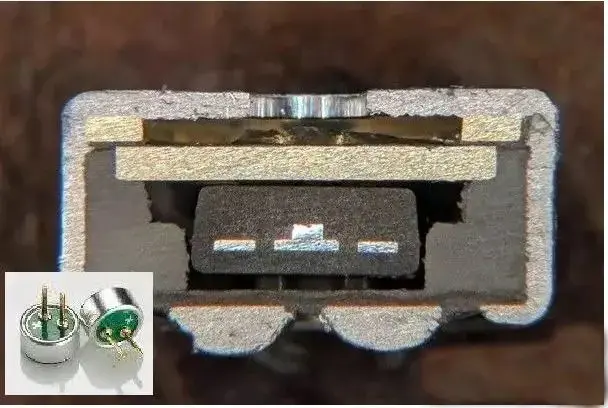

驻极体MIC
21
七段数码管

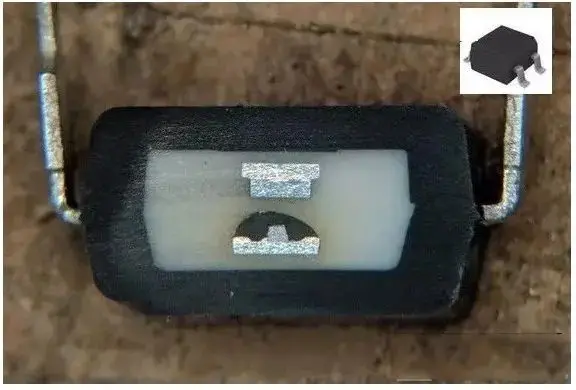

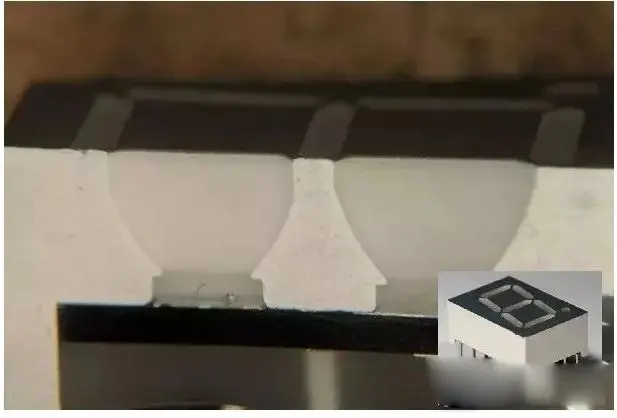

22
光耦

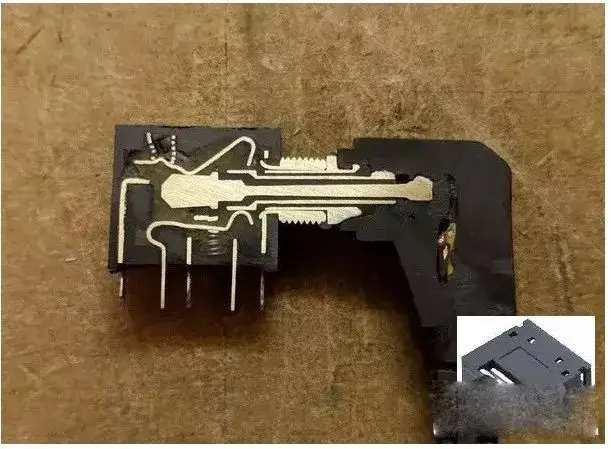

23
耳机接头

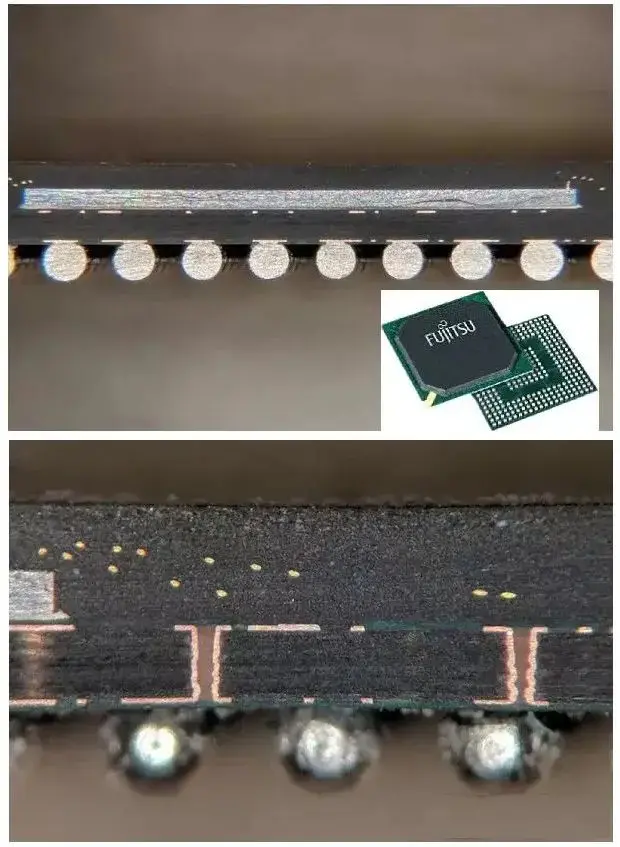

24
BGA封装
文章来源：面包板社区
